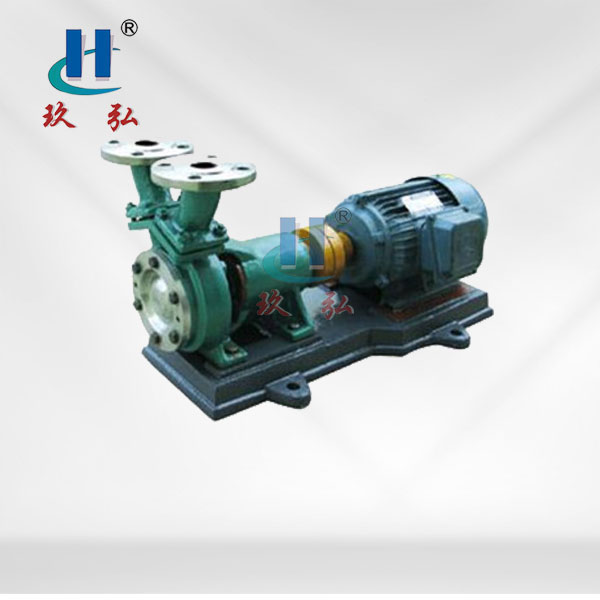

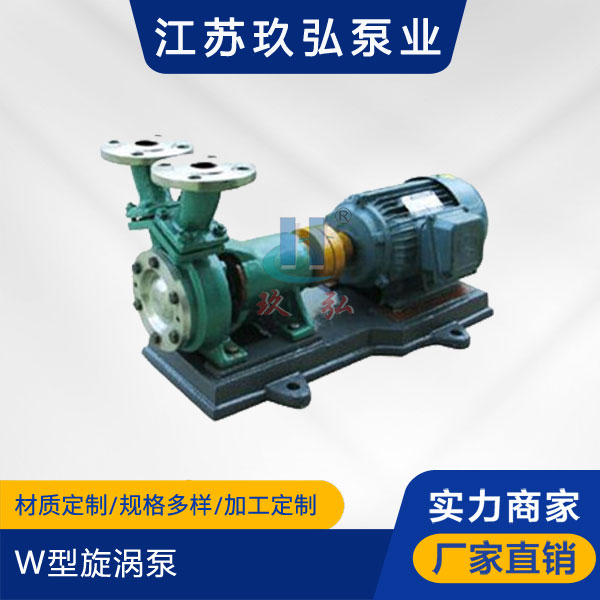

旋渦泵的葉輪為一等厚圓盤，在它外緣的兩側有很多徑向小葉片。在與葉片相應部位的泵殼上有一等截麵的環形流道，整個流道被一個隔舌分成為吸、排兩方，分別與泵的吸、排管路相聯。泵內液體隨葉輪一起回轉時產生一定的離心力，向外甩入泵殼中的環形流道，並在流道形狀的限製下被迫回流，重新自葉片根部進入後麵的另一葉道。因此，液體在葉片與環形流道之間的運動跡線，對靜止的泵殼來說是一種前進的螺旋線；而對於轉動的葉輪來說則是一種後退的螺旋線。旋渦泵即因液體的這種旋渦運動而得名。液體能連續多次進入葉片之間獲取能量，直到後從排出口排出。旋渦泵的工作有些像多級離心泵，但旋渦泵沒有像離心泵蝸殼或導葉那樣的能量轉換裝置。旋渦泵主要是通過多次連續作功的方式把能量傳遞給液體，所以能產生較高的壓力。在能量傳遞過程中，由於液體的多次撞擊，能量損失較大，泵的效率較低，一般為20～50%。旋渦泵隻適用於要求小流量（1～40米3/時）、較高揚程（可達250米）的場合，如消防泵、飛機加油車上的汽油泵、小鍋爐給水泵等。旋渦泵可以輸送高揮發性和含有氣體的液體，但不應用來輸送粘度大於7帕·秒的較稠液體和含有固體顆粒的不潔淨液體。旋渦泵的特點流量小，揚程高，具有自吸功能，可用來輸送粘度小於5度E的無固體顆粒及其類似於水的液體。如汽油、煤油、酒精等，可用作小型蒸汽鍋爐補水、化工、製藥、高樓供水等用途。過流部件還有不鏽鋼等材質可用來輸送酸、堿類有腐蝕性的液體。輸送介質溫度為-20~+80度。從結構可分為;單級、雙級、多級；直聯形式等。
泵型號 Pump type | 流量Q Capacity |
揚程 Head （H） |
轉速 Speed （n） | 功率 Power（N） |
效率 Eff (n) |
允許吸上真空高度 A.S.L （HS） | ||
米3/時 m3/hr |
升/秒 i/s | 軸功率 千瓦 Input power （KW） | 電機功率 千瓦 Motor power (KW) | |||||
20W-20 | 0.36 | 0.1 | 28 |
2900 | 0.196 |
0.75 | 14 | 7 |
0.72 | 0.2 | 20 | 0.178 | 22 | 6.5 | |||
0.9 | 0.25 | 15 | 0.175 | 21 | 6 | |||
25W-25 | 0.79 | 0.22 | 40 |
2900 | 0707 | 1.1 | 17 | 6.5 |
1.44 | 0.4 | 25 | 0.378 | 0.75 | 26 | 6 | ||
1.8 | 0.5 | 18 | 0.353 | 25 | 5.5 | |||
30W-30 | 1.73 | 0.48 | 52 |
2900 | 1.247 | 2.2 | 21 | 6.5 |
2.88 | 0.8 | 30 | 0.970 | 1.5 | 24 | 6 | ||
3.6 | 1 | 20 | 0.632 | 31 | 5.5 | |||
40W-40 | 3.6 | 1 | 60 |
2900 | 2.36 | 4 | 25 | 6 |
5.4 | 1.5 | 40 | 1.73 | 3 | 34 | 5 | ||
6.48 | 1.8 | 26 | 1.35 | 34 | 4 | |||
50W-45 | 6.12 | 1.7 | 66 |
2900 | 5.32 | 7.5 | 30 | 5 |
9 | 2.5 | 45 | 3.06 | 5.5 | 36 | 4 | ||
10.8 | 3 | 28 | 2.35 | 35 | 3 | |||
65W-50 | 10.1 | 2.8 | 84 |
2900 | 7.97 |
11 | 29 | 4.5 |
14.4 | 4 | 50 | 5.03 | 39 | 3.5 | |||
16.9 | 4.7 | 30 | 3.74 | 37 | 2.5 | |||
20W-65 | 0.36 | 0.1 | 80 |
2900 | 1.12 |
2.2 | 7 | 6.5 |
0.72 | 0.2 | 65 | 0.85 | 15 | 6 | |||
0.9 | 0.25 | 50 | 0.816 | 15 | 5.5 | |||
25W-70 | 0.792 | 0.22 | 110 |
2900 | 2.596 | 4 | 13 | 6 |
1.44 | 0.4 | 70 | 2.374 | 3 | 22 | 5.5 | ||
1.8 | 0.5 | 52 | 1.11 | 2.2 | 23 | 5 | ||
32W-75 | 1.73 | 0.48 | 115 |
2900 | 2.36 | 4 | 23 | 5.5 |
2.88 | 0.8 | 75 | 1.96 | 3 | 30 | 5 | ||
3.6 | 1 | 53 | 1.73 | 30 | 4.5 | |||
40W-90 | 3.6 | 1 | 132 |
2900 | 5.627 | 11 | 23 | 4.5 |
5.4 | 1.5 | 90 | 4.01 | 7.5 | 33 | 3.5 | ||
6.48 | 1.8 | 63 | 3.37 | 33 | 2.5 | |||
25W-110 | 0.79 | 0.22 | 150 |
2900 | 4.063 | 5.5 | 8.4 | 5 |
1.44 | 0.39 | 110 | 2.885 | 4 | 15 | 4.5 | ||
2.52 | 0.7 | 70 | 2.055 | 3 | 24 | 4 | ||
40W-120 | 4.25 | 1.18 | 150 |
2900 | 8.385 | 11 | 20.6 | 4 |
5.4 | 1.5 | 120 | 6.817 | 26.3 | 3.5 | |||
6.5 | 1.8 | 90 | 5.695 | 7.5 | 30 | 3 | ||
32W-120 | 1.46 | 0.4 | 155 |
2900 | 6.066 | 7.5 | 10 | 5 |
2.3 | 0.64 | 120 | 4.717 | 5.5 | 15.8 | 4.5 | ||
3.5 | 0.97 | 75 | 2.832 | 4 | 25 | 4 | ||
40W-150 | 1 | 0.28 | 250 | 2900 | 13.107 | 18 | 4.9 | 4 |
3 | 0.83 | 200 | 10.236 | 15 | 15.5 | |||
4.7 | 1.3 | 150 | 8.354 | 24 | 3 | |||
6.6 | 2.1 | 100 | 6.009 | 11 | 30 | |||
