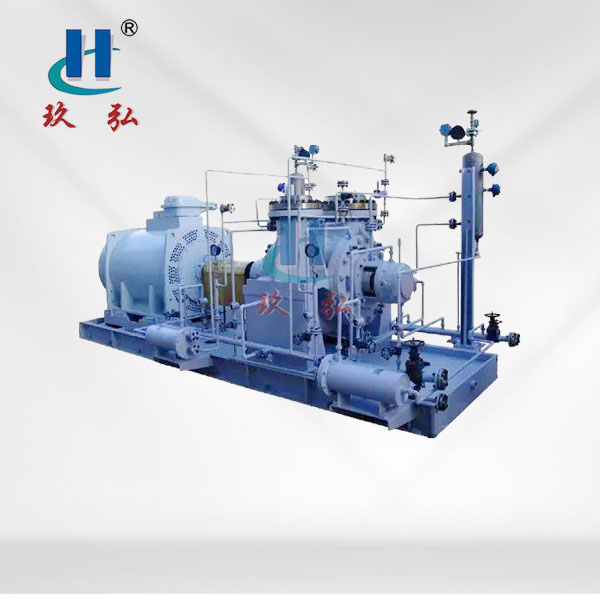

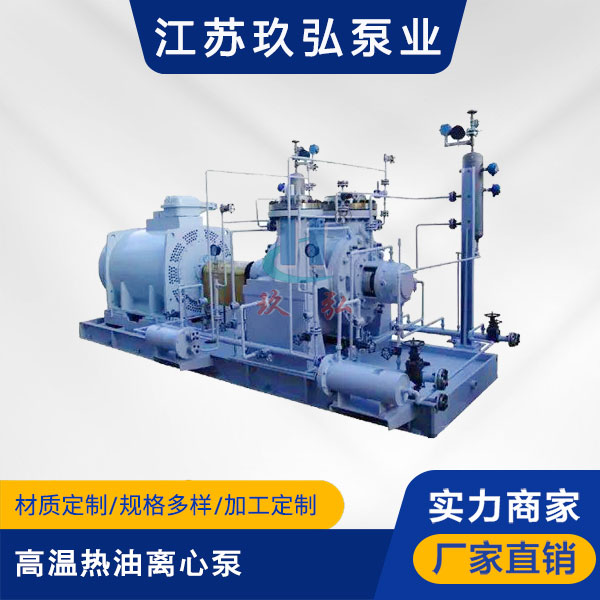

AY高溫熱油離心泵

AY型油泵分兩種結構形式：單級單吸懸臂式、兩級單吸懸臂式、單級雙吸懸臂式、單級雙吸兩支承式、兩級單吸兩支承式。該型泵殼體為徑向剖分，安裝方式為水平中心線支承，泵的吸入口和排除法蘭為垂直向上，軸封不僅能用軟填料，而且與機械密封互換。軸承體裝有一套向心球軸承和一組背對背安裝的推力球軸承，軸承用稀油潤滑，為了檢修方便，不必拆卸吸入或排出管路、采用了彈性柱銷加長聯軸器（也可配彈性膜片聯軸器）就能很容易地拆出葉輪，軸承、軸承等零部件。

AY係列離心油泵是在老Y型油泵的基礎上進行改造並重新設計的

軸承部件將原35、50、60軸承體分別用45、55、70軸承體，提高了可靠性。

水力過流部位采用了高效節能泵的水力模型，平均比老Y型油泵的效率高出5~8%。

為保持繼承性，AY型係列油泵的結構形式、外形安裝尺寸、性能參數範圍保持與老Y型係列油泵相同，便於老裝置更新改造。

零部件通用化程度高，通用標準件為幾個規格產品公用。

選材精練，主體以Ⅱ、Ⅲ類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區露天使用、船用提供了有利條件。

軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用缺水或水質差的地區。

從電動機端看為逆時針方向旋轉

執行標準 GB3215-82和AP1610（OH2）

適用範圍

主要適用於輸送清潔的、低溫或高溫、中性或腐蝕性液體。

主要應用於石油精製、石油化工、化學工業、油田、油氣輸送等領域。
