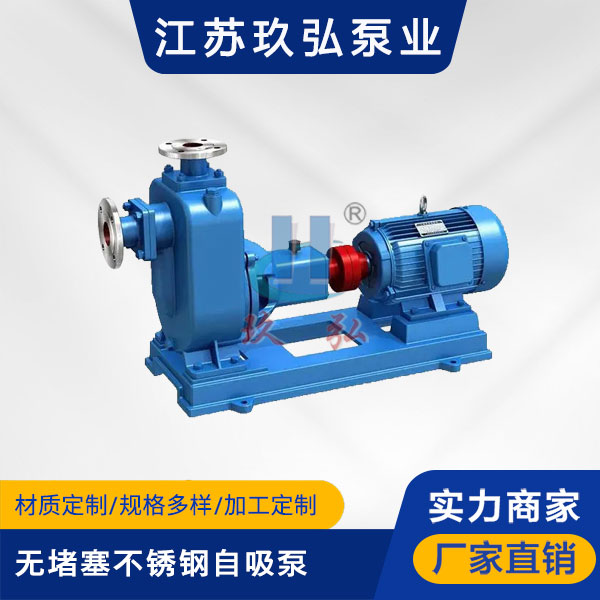

ZW無堵塞不鏽鋼自吸泵

ZW無堵塞不鏽鋼自吸泵，又稱固液泵或雜質泵。該係列泵水力設計獨特，集自吸和無堵塞排汙於一身，即可象一般清水自吸泵那樣不需按底閥，不需引灌水，又可抽吸含有大顆粒固體塊，纖維的汙物、沉澱物廢礦雜質、糞便處理及一切工程汙水物

ZW無堵塞不鏽鋼自吸泵適用條件：

◆環境溫度≤45℃，介質溫度≤60℃。

◆介質PH值鑄鐵泵為6-9，不鏽鋼泵為3-14。

◆通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。

◆介質中雜質總重量不超過介質總量的15%，介質比重不超過1240千克/立方米。

ZW無堵塞不鏽鋼自吸泵的使用注意點:

(一)、起動前的準備及檢查工作；

1、本係列自吸泵，根據泵的工作運轉狀況，分別采用優質鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。

2、檢查泵殼內的儲液是否高於葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。

3、檢查泵的轉動部件是否有卡信磕碰現象。

4、檢查泵體底腳及各聯結處螺母有無鬆動現象。

5、檢查泵軸與電動機主軸的同軸度和平行度。

6、檢查進口管路是否漏氣，如有漏氣，必須設法排除。

7、打開吸入管路的閥門，稍開（不要全開）出口控製閥。

(二)、起動及操作：

1、點動自吸泵，注意泵軸的轉向是否正確。

2、注意轉動時有無不正常的聲呼和振動。

3、注意壓力表及真空表讀數，起動後當壓力表及真空表的讀數經過一段時間的波動而指示穩定後，說明泵內已經上液，進入正常輸液作業。

4、在泵進入正常輸液作業前即自吸過程中，應特別注意泵內水溫升高情況，如果這個過程過長，泵內水溫過高，則停泵檢查其原因。

5、如果泵內液體溫度過高而引起自吸困難，那麽可以暫時停機，利用吐出管路中的液體倒流回泵內或向泵體上的加儲液口處直接向泵內補充液體，使泵內液體降溫，然後起動即可。

6、泵在工作過程中如發生強烈振動和噪聲，有可能是泵發生汽蝕所致，汽蝕產生的原因

有兩種：一是進口管流速過大，二是吸程過高。流速過大時可調節出口控製閥，升高壓力表讀數，在進口管路有堵塞時則應及時排除；吸程太高進可適當降低泵的安裝高度。

7、泵在工作過程中因故停泵，需再起動進，出口控製閥應稍開（不要全閉），這樣既有利於自吸過程中氣體從吐出口排出，又能保證泵在較輕的負荷下啟動。

8、注意檢查管路係統有無滲漏現象。

(三)、停泵：

1、首先必須關閉吐出管路上的閘閥。

2、使泵停止轉動。

3、在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。

葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排汙效果是其他自吸式排汙泵無可比擬的。

型號規格	流量 （m3/h)	揚程 （m)	效率 （%）	轉速 （r/min)	電機 （KW）	自吸高度   （m)	通過能力
口徑-流量-揚程   mm-t/時-m							固體 直徑	纖維 長度
25ZW8-15	8	15	55	2900	1.5	4.5	15	120
32ZW10-20	10	20	55	2900	2.2	4.5	20	150
32ZW9-30	9	30	55	2900	3	4.5	20	150
40ZW10-20	10	20	55	2900	2.2	4.5	25	230
40ZW20-15	20	15	55	2900	2.2	4.5	25	230
40ZW15-30	15	30	60	2900	3	4.5	25	230
50ZW10-20	10	20	58	2900	2.2	4.5	30	230
50ZW20-12	20	12	58	2900	2.2	4.5	30	230
50ZW18-22	18	22	58	2900	3	4.5	30	230
50ZW15-30	15	30	60	2900	3	4.5	30	250
65ZW30-18	30	18	60	1450	4	4.5	40	380
65ZW20-30	20	30	60	2900	5.5	4.5	40	350
65ZW25-30	25	30	60	2900	5.5	4.5	40	350
65ZW25-40	25	40	60	2900	7.5	4.5	40	350
65ZW40-25	40	25	60	2900	7.5	4.5	40	350
65ZW65-25	65	25	60	2900	7.5	4.5	40	350
80ZW40-16	40	16	62	1450	4	4.5	48	400
80ZW65-25	65	25	62	2900	7.5	4.5	48	400
80ZW80-35	80	35	62	2900	15	4.5	48	400
80ZW50-60	50	60	55	2900	22	4.5	48	400
100ZW100-15	100	15	65	1450	7.5	4.5	60	500
100ZW80-20	80	20	65	1450	7.5	4.5	60	500
100ZW100-20	100	20	60	1450	11	4.5	60	450
100ZW100-30	100	30	60	2900	22	4.5	60	450
100ZW80-60	80	60	58	2900	37	4.5	60	450
100ZW80-80	80	80	55	2900	45	4.5	60	450
150ZW120-20	120	20	55	1450	15	4.5	60	450
150ZW200-15	200	15	63	1450	15	4.5	90	750
150ZW200-20	200	20	55	1450	22	4.5	90	750
150ZW180-14	180	14	62	1450	15	4.5	90	750
150ZW400-25	400	25	60	2900	55	4.5	90	750
150ZW180-30	180	30	55	1450	37	4.5	90	750
150ZW180-40	180	40	55	1450	55	4.5	90	750
200ZW280-14	280	14	63	1450	22	4.5	90	750
200ZW300-18	300	18	65	1450	37	4.5	120	1000
200ZW280-18	280	28	65	1450	55	4.5	120	1000
250ZW400-20	400	20	65	1450	55	4.5	120	1000
300ZW800-14	800	14	65	1450	55	4.5	120	1000
