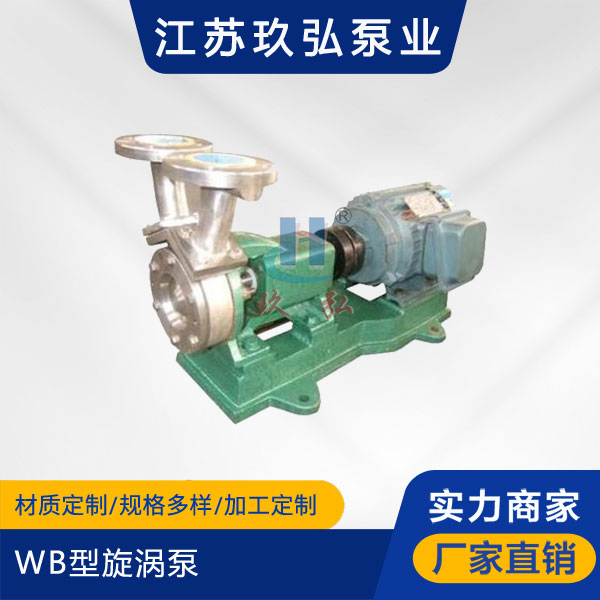

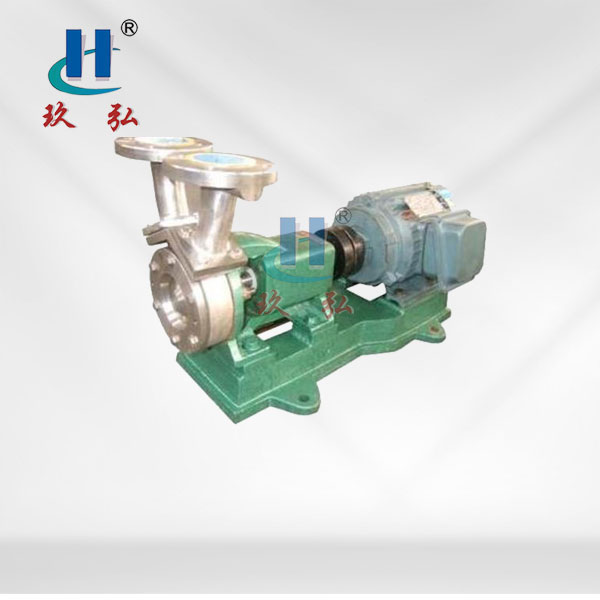

WB旋渦泵

WB型旋渦泵用於輸送溫度從-20℃～80℃,粘度不大於5℃,無腐蝕性和具有腐蝕性的無固體顆粒的液體.WB型旋渦泵共有十種型號:具體如以下表格。皆為單級懸臂式旋渦泵。

流量：Q 0.36～16.9m3/h   揚程：H 15～132m

型號意義   例如： 32WB-30     32----泵入口直徑   WB----表示旋渦泵    30----表示泵在設計點的揚程值為30米

WB型旋渦泵過流部分的材料為HT20-40、鋁鑄鐵和1Cr18Ni9Ti、1Cr18Ni12MoTi四種（分別用材料代號H、J、B和M表示）。 WB型旋渦泵的密封形式有軟填料密封和單端麵機械密封。除WB和WM型泵用單端麵機械密封外，泵出廠時一律裝軟填料密封。如用戶需要其他形式的軸封，要在訂貨時說明。

泵性能參數

型號	流量Q	揚程H (m)	轉速n (r/min)	功率N(kw)	效率 %	允許吸上真空高度	葉輪直徑D (mm)
	(m3/h)			電機功率
20WB-20	0.36	28	2900	0.75	14	7	65
	0.72	20			22	6.5
	0.9	15			21	6
25WB-25	0.79	40		0.75	17	6.5	75
	1.44	25			26	6
	1.8	18			25	5.5
32WB-30	1.73	52		1.5	23	6.5	85
	2.88	30			32	6
	3.6	20			31	5.5
40WB-40	3.6	60		3 4	25	6	95
	5.4	40			34	5
	6.48	26			34	4
50WB-45	6.12	66		5.5	26	5	105
	9	45			36	4
	10.8	28			35	3
65WB-50	10.1	84		7.5 11	29	4.5	110
	14.4	50			39	3.5
	16.9	30			37	2.5
20WB-65	0.36	80		2.2	7	6.5	105
	0.72	65			15	6
	0.9	50			15	5.5
25WB-70	0.792	110		2.2	13	6	115
	1.44	70			22	5.5
	1.8	52			23	5
32WB-75	1.73	115		3 4	23	5.5	115
	2.88	75			30	5
	3.6	53			30	4.5
40WB-90	3.6	132		7.5	23	4.5	125
	5.4	90			33	3.5
	6.48	63			33	2.5
